APTE-AVT : Arbres des Voies Technologiques
Logiciel de traçabilité des logiques de conception
jeudi 26 avril 2007 , Catherine Laval


Géré par la Société APTE SYSTEM, APTE-AVT est un outil d’aide à la spécification, la conception, la modélisation et la validation de systèmes et processus de décisions, supportant les approches suivantes :
  Approche d’ingénierie système, hiérarchique et modulaire : raisonnement en système, sous-systèmes, composants,..
  Approche systémique, basée sur la méthode APTE d’Analyse Fonctionnelle et prenant en compte l’ensemble du cycle de vie, les interfaces avec les différents environnements concernés, le référentiel des fonctions et exigences du système et de ses constituants.
  Approche de conception et d’innovation, basée sur la logique de l’Arbre des Voies Technologiques (ou Arbre des Principes) de la méthode Apte.

La logique de l’arbre des voies technologiques

Partant d’une fonction de service (système ou constituant), cette logique a pour objet de mettre en évidence :

  Les principes généraux potentiels pour la satisfaire (en recherchant à la fois les principes connus et des principes innovants),
  Pour chaque principe éligible, la décomposition correspondante de la fonction de base en chaîne de sous-fonctions (la décomposition explicitant la mise en œuvre du principe pour réaliser la fonction-mère, cette chaîne est différente selon le principe considéré),
  Puis, pour chaque sous-fonction est appliqué le même raisonnement : principes technologiques possibles, puis décomposition en chaîne de fonctions élémentaires, et ainsi de suite jusqu’au niveau de composition utile pour l’étude.



Cette approche permet ainsi de tracer les liens entre la fonction de base, les successions de choix, la déclinaison fonctionnelle, et les concepts de solutions élémentaires (éléments de l’organigramme système).

La succession des choix (principes généraux aux principes élémentaires, jusqu’à l’élément de solution correspondant dans l’organigramme technique) constitue la voie technologique associée à cet élément.

A chaque étape d’inventaire des principes, est associée une logique de choix en deux composantes : pertinence du principe en regard des exigences associées à la fonction-mère, et pertinence économique du principe en regard des autres principes possibles, des exigences du programme, et des risques.

Les exigences associées à la fonction de base se déclinent alors progressivement sur les différents niveaux de fonctions élémentaires, en regard des choix de principes dont elles découlent.

Structuration des données sous APTE-AVT

APTE-AVT a pour but de :
  Faciliter la traçabilité des exigences à travers la traçabilité des choix successifs de conception et des logiques de choix associés,
  Faciliter tant la saisie que l’exploitation des données, à travers des structures arborescentes graphiques,
  Exploiter les fonctionnalités d’une base de données performante, à travers des IHM ergonomiques : capitalisation et ré-utilisation des données, amis aussi étude d’impact de l’évolution d’une exigence ou d’un choix..

Il permet, en particulier, une formalisation et une visualisation, sous forme graphique :
  de l’arborescence technique (organigramme système),
  de l’arborescence des situations de vie,
  de la liste des fonctions associées au système ou un de ses constituants,
  des arborescences technico-fonctionnelles, déclinant les fonctions de haut niveau en chaînes fonctionnelles, via les choix de principes jusqu’aux produits éligibles,

A chaque élément des arborescences, sont associés différents champs d’informations. Ainsi, par exemple :
  aux fonctions de service ou fonctions techniques, peuvent être associés leur caractérisation synthétique, leur contrôle de validité détaillé (cf. tâche 4), des attributs, les composants auxquelles elles sont affectées, les documents de référence associés,...
  aux principes retenus ou produits, peuvent être associés les critères de choix (ou non-choix) liés soit aux exigences système, soit à celles du processus d’acquisition, les risques associés et limites de pertinence.

Chaque information ainsi associée a une logique de datation progressive : date de création, modification, mise en validation, validation,...

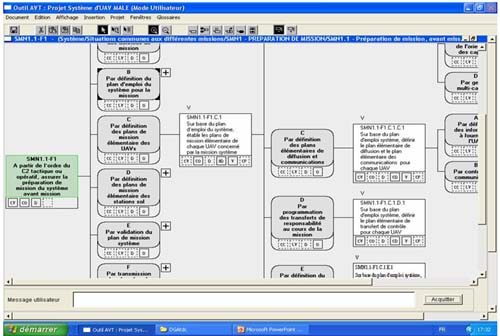

La création et la modification des arborescences peuvent être faites entièrement graphiquement.

Deux modes de gestion et droits d’accès permettent de différencier des statuts « données de travail » et « données référentiel » au fur et à mesure de la validation des arborescences (la partie référentiel étant commune aux différents utilisateurs, consultable par tous mais modifiable par accès spécifique).

Basée sur une base de données puissante du commerce (Oracle), cet outil offre toutes les fonctionnalités associées à cette base, et en particulier celles de recherches et tris sur des données. Ainsi, il est possible de connaître rapidement toutes les fonctions supportées par un composant, les composants ou fonctions impactés par l’évolution d’un critère,...

Des fonctions d’import/export permettent de lier le logiciel à tout autre, à travers des données structurées.

Liens avec autres logiciels

APTE-AVT peut partager des données avec différents logiciels de la suite TDC-Knowllence :
  avec TDC NEED, pour l’élaboration et la capitalisation des cahiers des charges fonctionnels détaillés des constituants système,
  avec TDC FMEA et TD FTA, pour la réalisation et la capitalisation d’analyses de risques et d’Amdec.

Des liens sont également envisagés avec TDC Structure afin de disposer de l’architecture fonctionnelle et/ou technique du constituant concerné.

En outre, une interface a été développée entre APTE AVT et l’outil DOORS (Telelogic) :
  DOORS, pour la traçabilité des exigences à travers les différents documents, données d’entrée ou produits au cours du programme ou projet,
  Apte-AVT, pour une vision fonctionnelle synthétique du système et de ces constituants, et la maîtrise des logiques de choix de conception structurant la déclinaison des exigences, et els liens besoins/solutions.

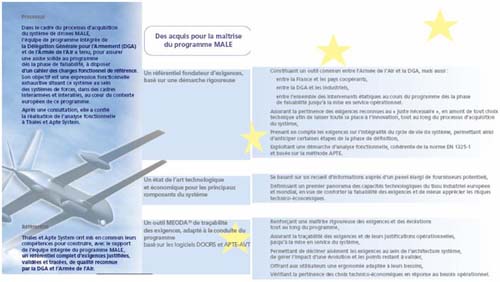

Télécharger la présentation
